必威app手机下载官方网站安卓
当前位置: 首页必威app手机下载官方网站安卓后处理技术

【纺织科普】如何测评织物起毛起球性能?附织物起毛起球解决方法!

发布时间:07-04 10:41 来源:来源点击:发表评论

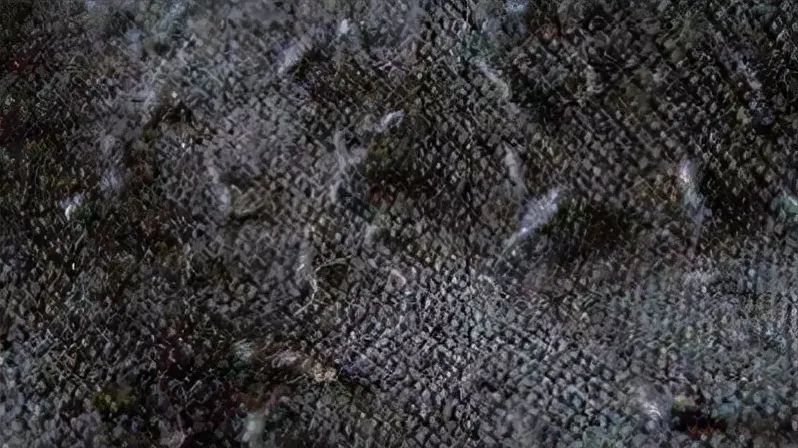

1.如何测试及评核起球


测试织物起毛起球性能的方法因织物的材料、用途、产品的出口地不同而异,如有随机乱翻式起毛球仪法(Random Turnble Pilling Test)、马丁代尔起毛起球法(Martindale PiHing Test)、箱式起毛起球法(ICI PiUing Test)、弹性衬垫法(Elastomefic PadPining Test)以及圆轨迹起毛起球仪法等。


测试方法


将织物用各种摩擦方法作一定次数的摩擦,使之起毛、起球。

圆轨迹法(GB/T 4802.1-2008)



方法概述:

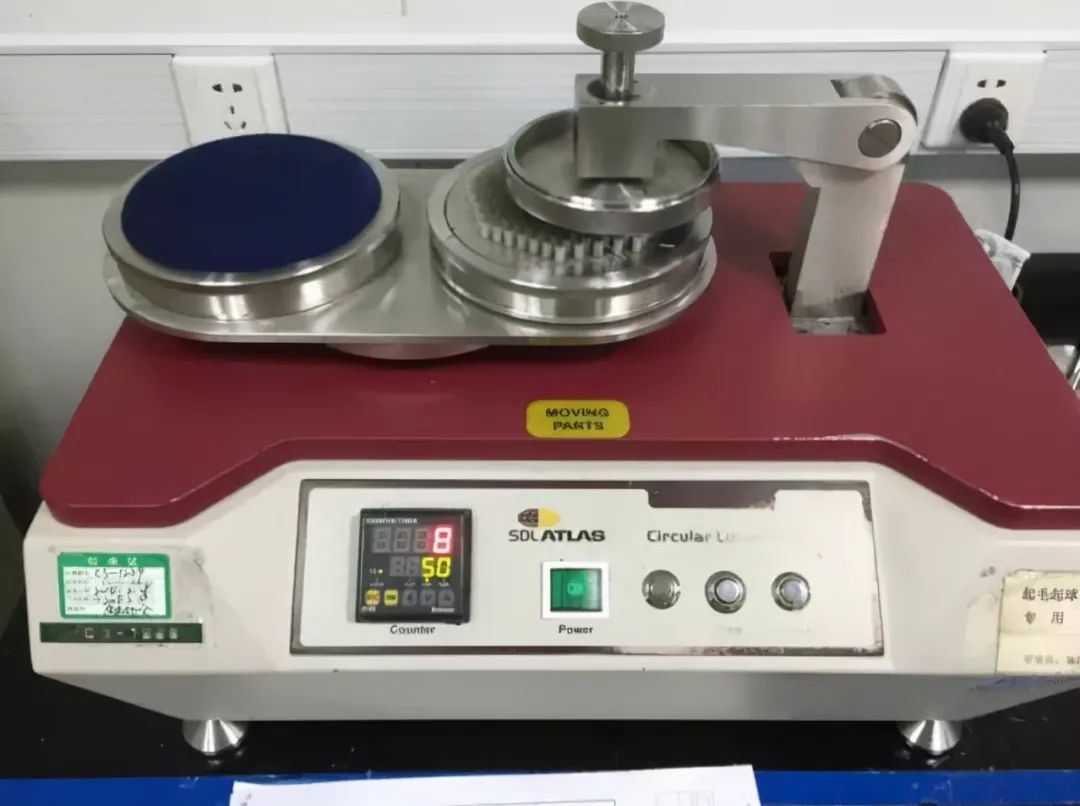

取直径为113mm的圆形试样,测试面朝外安装在夹头上,磨台有两种材质的磨料,其中织物与尼龙刷摩擦起毛,与标准织物磨料摩擦起球。

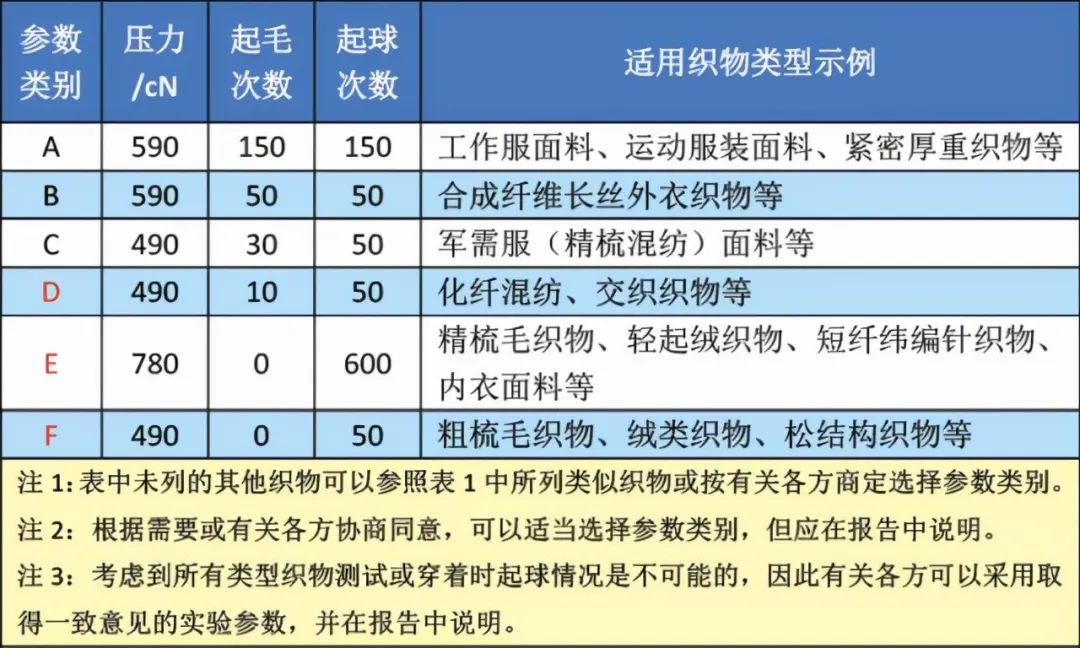

根据织物类型选择相应的试验参数,列表如下:


改型马丁代尔法(GB/T 4802.2-2008)

多用于床上用品的起球试验



方法概述:

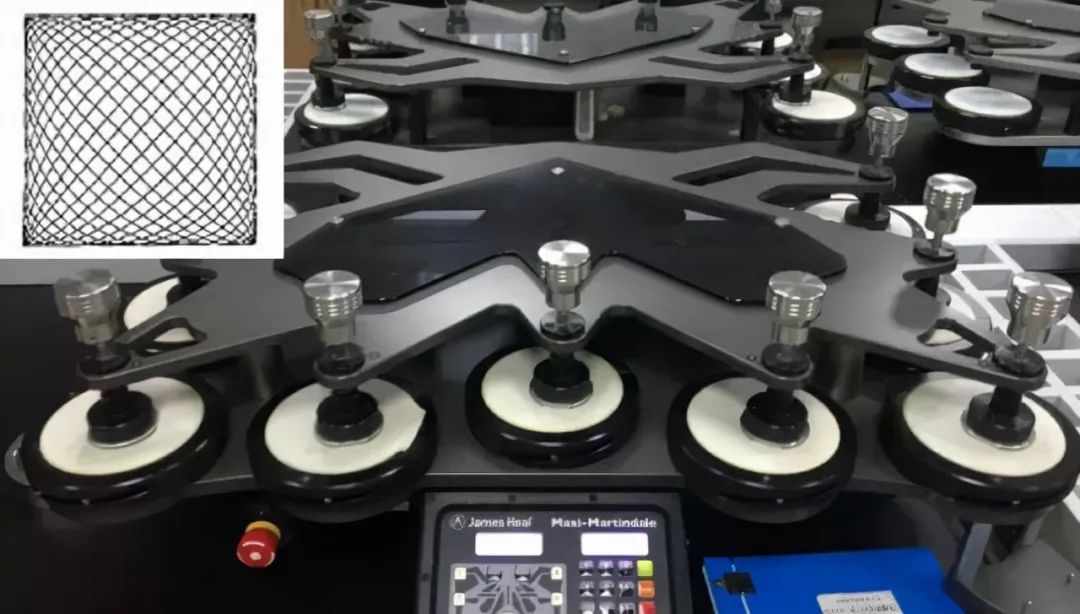

在规定的压力下,圆形试样以李莎茹图形的轨迹与织物本身或标准羊毛磨料进行摩擦,试样能够绕与试样平面垂直的中心轴自由转动。

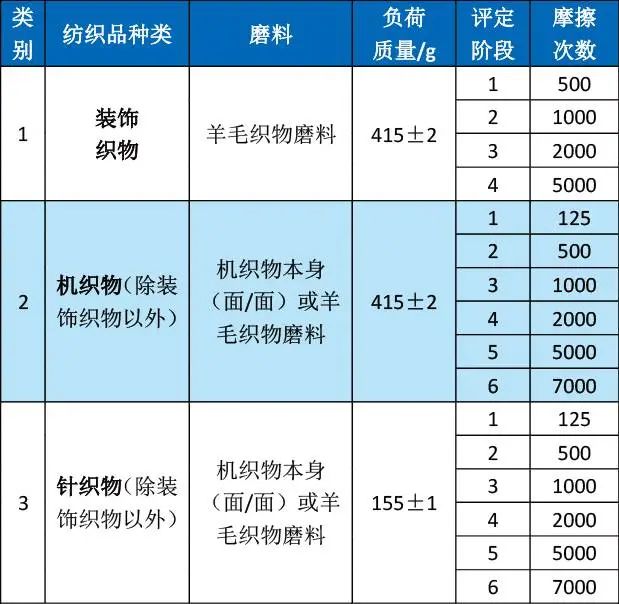

不同织物选用相应的参数:

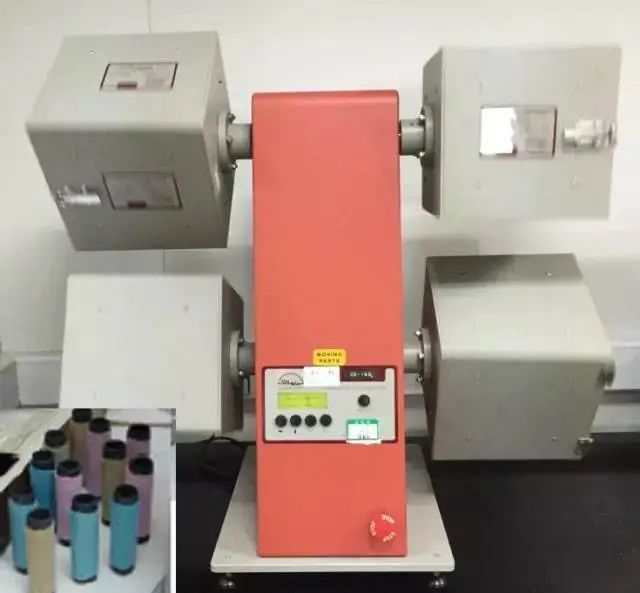

起球箱法(GB/T 4802.3-2008 )

多用于含毛织物或仿毛织物的起球试验。



方法概述:


将试样安装在聚氨酯管上,在具有恒定转速、衬有软木的木箱内任意翻转。在没有协议或规定的情况下,建议粗纺织物翻转7200转(即2小时),精纺织物翻转14400转(即4小时)。


经过规定的翻转次数后,对起毛和(或)起球性能进行视觉描述评定。

随机翻滚法(GB/T 4802.4-2009)



方法概述:

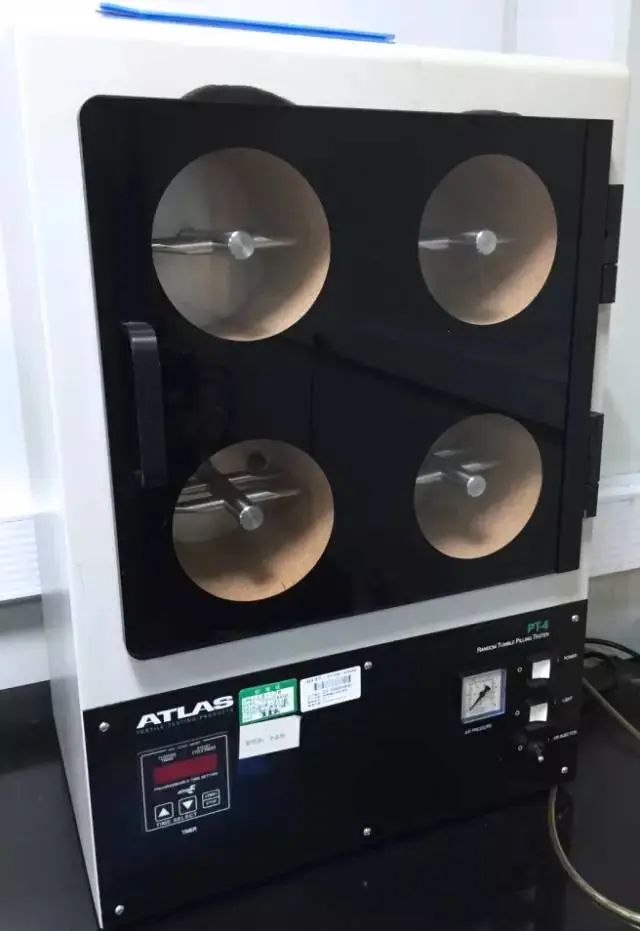

将沿经纬向45°裁剪的正方形试样用粘合剂封住边缘后放入铺有软木衬垫的随机翻滚式起球箱中,并填有少量灰色短棉的圆筒状试验仓中,受叶轮和气压的作用随意翻滚摩擦,摩擦的过程涉及到试样与试样之间的摩擦以及试样与衬垫的摩擦。30分钟后,在规定光源条件下,对起毛起球性能进行视觉描述评定。

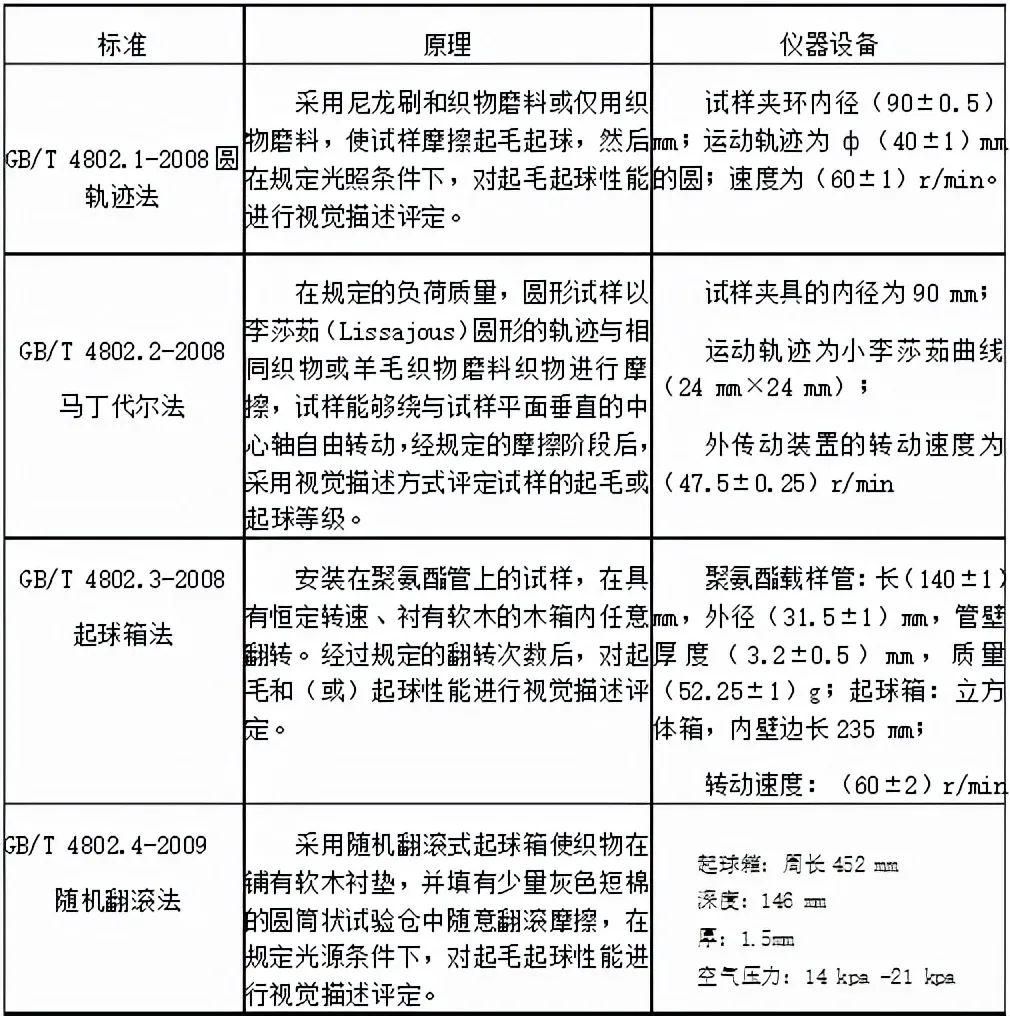

四种检测方法试验原理和仪器设备的比较


同一块面料的起毛起球性能测试选择不同的试验方法,其测试的结果差异很大,所以应特别注意所选择的实验方法。需要考核的面料需按照相应的产品标准所要求的方法测试。


评 核


测试结果的分析法:


(1) 计数法:即规定面积中的起毛起球个数;


(2) 计量法:即称量织物上及落下的毛球重;

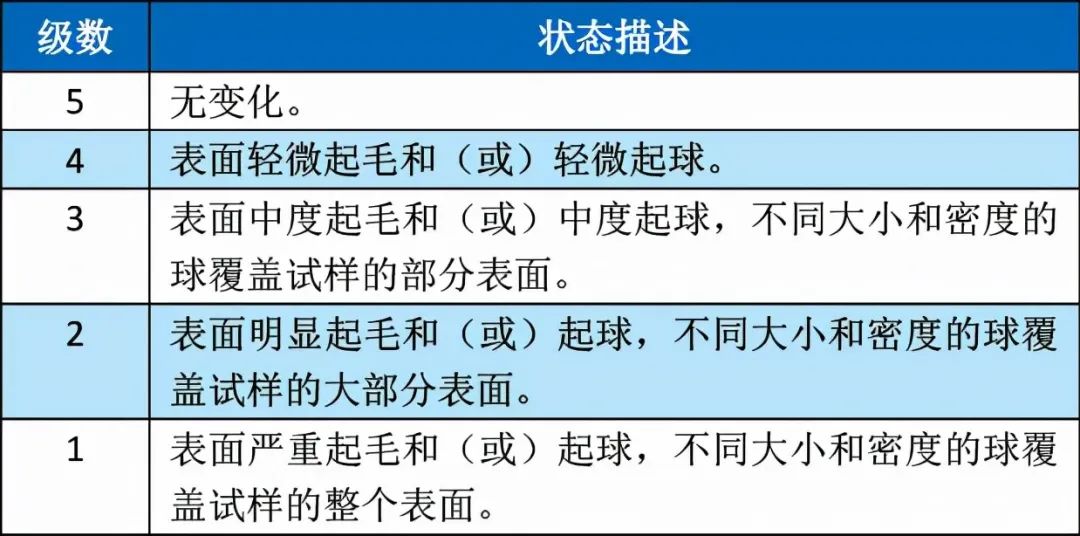

(3) 样照对比法:即将起球后的织物与标准样照进行对比,确定试样的起球程度,共分5级,级数越小,表示织物起球越严重;级数越大,表示抗起球性能越好;



(4) 用以纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成于脱落的速率。


上述测试方法都是模拟服用过程而设计的,但由于起毛起球过程以及服用情况的复杂性和多样性,使仪器测试结果与穿着效果往往不能吻合,因此除了用仪器测试外,还应和试穿效果对照加以判定。


2.防止起球的方法


在实际生产过程中,如何改善纺织品抗起毛起球性能也是一项系统工程。应从纤维、纺纱、编织、后整理等生产过程采取综合措施解决。应多与供应商和客户沟通,在起球和服用性能间取得平衡,如手感和外观与起球之间的取舍。


纤维的选用


对于易起球品种选择原料时:


1、主要考虑原料中短绒含量。要选择纤维长度长、细度适中、短绒少的原料。


2、对于与化纤混纺产品。选择直径粗的化纤比直径细的更有抗球效果。但手感偏硬,要平衡好手感与起球的关系。

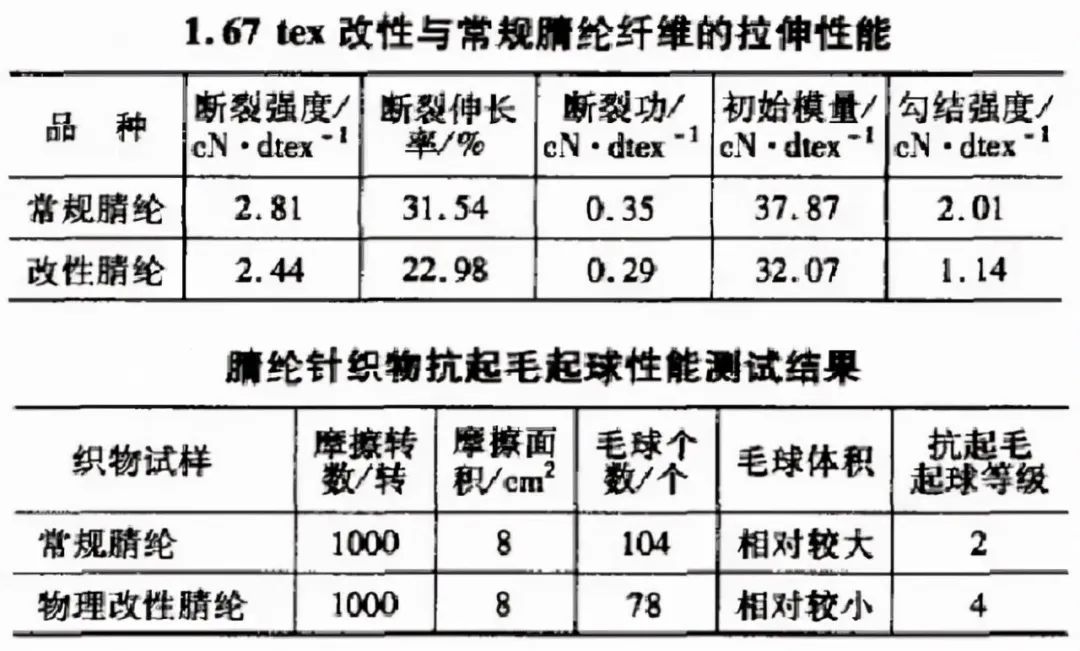

3、选用改性纤维: 制造强力较低的涤纶或异形截面纤维。改变涤纶、腈纶的外观、形态结构和超分子结构,从而改善抗起毛起球性能。如三叶形、五角形、扁平等,并使纤维表面粗糙化,以增加纤维间的抱合力。此类纤维可称之物理改性纤维。


在涤纶纤维大分子中引入第三单体,制造抗起球纤维,如加入第三单体聚乙二醇、聚丙二醇、邻位或间位苯二甲酸、脂肪族二元酸共聚,可得到抗起球纤维。


采用精梳纱


纱线中纤维排列较为平直.短纤维含量较少,所用纤维一般较长,纱线毛羽较少。所以精梳织物一般不易起球。


优化纺纱工艺


在纺纱过程中,要从控制短绒量和减少毛羽方面出发,科学合理设置好工艺参数,减少各道产品中的短纤维含量,降低细纱毛羽量和缩短毛羽长度,提高纱线条干均匀度,减少粗节:


  • 纺纱时选用硬度高的钢领,匹配适合的钢丝圈,

  • 可适当增加纱线捻度,如增加8%~15%。但捻度增加后手感较硬。

  • 络筒可选用自动络筒机,其精密卷绕系统,可防止纱线重绕,减少退绕时的不适当摩擦而产生毛羽。


改善纱线结构


  • 棉和再生纤维素纤维(粘胶、莫代尔、天丝、竹纤维等)可选择赛络纺、紧密纺、赛络紧密纺等纺纱方式,纱线毛羽少、纤维间抱合紧密,耐磨性、抗起球性能明显增加。

  • 纯毛或毛混纺纱可用索罗纺纱(Solospun),又名缆型纺纱, 这种由多根弱捻须条加捻而成的纱,具有更高的强力、更好的耐磨性和更少的毛羽。


织物设计


在织物设计方面,要根据最终产品的风格和服用性能要求,选择适当的织物组织、密度等参数。在适合的范围内采用较高的编织密度系数。


染整防起球整理方法


  • 生物抛光(生物酶整理)

生物抛光是用纤维素酶改善棉织物表面的整理工艺,以达到持久的抗起毛起球作用,增加织物的光洁度和柔软度。生物抛光去除从纱线表面伸出的微细纤维,织物表面绒毛大大减少,变得光洁而不会起毛起球(酶的水解和机械的冲击共同去除了织物表面的毛绒和纤维的末梢,使织物组织变得更清晰,色泽更明亮)。实践证明此种方法对降低起毛起球的效果是持久的, 因为纤维的末梢被除掉而不是在原处被覆盖,但要注意此法会对织物强力有一定损失及部分失重。


对棉及涤纶/纤维素纤维混纺织物,采用纤维素酶;羊毛或涤纶/羊毛混纺织物采用合适的生物蛋白酶进行抛光处理。所以必须严格控制工艺条件,否则会造成酶失活或严重损伤、严重失重,而且大批量织物也不太适宜(有缸差)。


  • 轻度缩绒法(主要用于羊毛织物,如羊毛衫、羊毛针织品)

羊毛衫等针织品经过轻度缩绒后,其毛纤维的根部在纱线内产生毡化,纤维之间相互纠缠,因此增强了纤维之间的摩擦系数,使纤维在遭受摩擦时不易从纱线中滑出,进而使羊毛衫等织物的起球现象得以减少。目前,一般对精纺羊毛衫等织物通过轻度缩绒以提高其抗起球效果。其工艺流程为:毛衫浸润 → 轻度缩绒 → 清洗 → 脱水 → 烘干。


  • 树脂整理法

树脂是各种各样的聚合物,利用树脂在纤维表面交链网状成膜的功能,使纤维表面包裹一层耐磨的树脂膜,此树脂膜使纤维的滑移减弱;同时,树脂均匀地交链凝聚在纱线的表层,使纤维端粘附于纱线上,摩擦时不易起球,因而可有效地提高羊毛衫的抗起球性。

来源 :GTT广州纤检

  • 上一篇:
  • 下一篇:

(责任编辑:作者)

分享到:
还剩140我有话要说:
您必须先登录才能发布信息!

发布商家

  • 店铺名称
  • 联系人:
  • 电话:
  • 手机:
  • 传真:
  • 地址:
Baidu
map
